Soportes Para Rodillos

Estructuras fijas a los largueros e instaladas a lo largo del transportador con la función de dar apoyo a los rodillos y dar forma a correa transportadora.

Características

Dependiendo de la localización y función en el transportador, los soportes reciben una denominación específica:

  • Soportes de Carga
  • Soportes de Impacto
  • Soportes de Retorno
  • Soportes de Carga y Retorno de Auto-Alineación

Soportes de Carga

Apoyan a los rodillos de carga pudiendo poseer las configuraciones plana, doble o triple cubriendo ángulos de correa en 0 a 45 grados. Generalmente los sopores dobles o triples son utilizados en mayor escala pues proporcionan una mejor base para sostener distintos tipos de cargas y transportar grandes volúmenes de materiales.

Soportes de Impacto

Apoyan a los rodillos de impacto y poseen la misma configuración de los soportes de carga.

Suportes

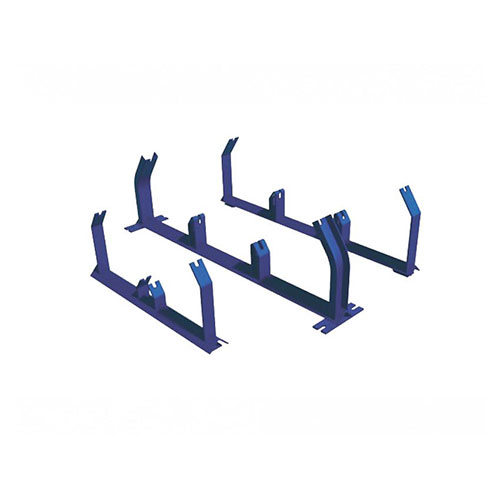

Soporte de carga e impacto

Suporte-de-carga

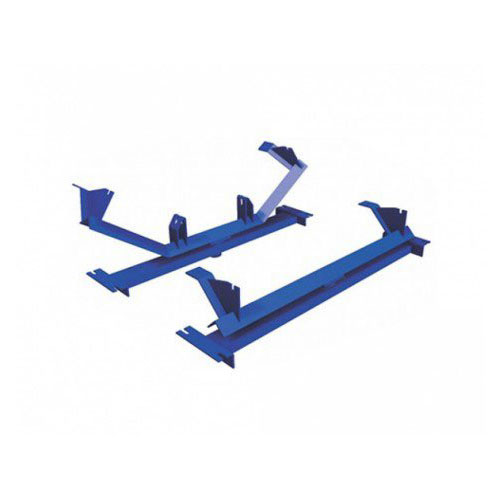

Soporte de carga y retorno de autoalineación

Soportes de Retorno

Apoyan los rodillos de retorno y poseen la configuración plana o doble, generalmente construidos en ángulo de 10 grados. Difieren en la forma de su construcción por la fijación, pudiendo ser fijos por encima o debajo de los largueros de la estructura, dependiendo del proyecto del transportador.

Soportes de Carga y Retorno de Auto-Alineación

Soportes utilizados entre los soportes de carga y retorno. Son dotados de mecanismos giratorios con la finalidad de controlar el dislocado lateral de la correa. Lo indicado es la colocación a cada 30 metros, y su altura debe ser aproximadamente 15 mm superior a los demás soportes para que tenga una mejor eficiencia.
